Tub de titani sense soldadura Ti-6Al-4V grau 5
Material: Ti-6Al-4V (Grau 5) / UNS R56400
Estàndard: ASTM B861-24 / ASME SB-861
Condició: Recuit (alleujat de l'estrès)
Densitat: 4.43 g/cm³
Resistència a la tracció: ≥ 895 MPa (130 ksi)
Límit elàstic (0.2% de desplaçament): ≥ 828 MPa (120 ksi)
Tub de titani sense soldadura Ti-6Al-4V grau 5: toleràncies precises i traçabilitat completa
ASTM B861-24 | UNS R56400 | Precisió de pes/diàmetre exterior personalitzat | Certificació EN 10204 3.1
Com a fabricant líder de tubs de titani i proveïdor de canonades de titani sense soldadura ASTM B861, dissenyem tubs de titani sense soldadura Ti-6Al-4V (grau 5) per a aplicacions crítiques que exigeixen toleràncies de precisió més enllà dels requisits estàndard ASTM B861. Fabricats mitjançant laminació en fred/pilgering combinat amb recuit al buit, els nostres tubs ofereixen una relació resistència-pes superior (resistència a la tracció de fins a 895 MPa / 130 ksi), una resistència excepcional a la corrosió i una completa absència de fragilització superficial.
A diferència dels productes estàndard, ens especialitzem en toleràncies ajustades personalitzades en diàmetre exterior (OD), gruix de paret (WT), rectitud i el·lipticitat segons els dibuixos del client. Com a exportador de tubs de titani de confiança i fàbrica de tubs de titani de grau 5, cada tub se sotmet a proves ultrasòniques (UT) del 100%, proves hidrostàtiques i verificació completa de les propietats mecàniques, amb certificació EN 10204 Tipus 3.1 i traçabilitat completa de la calor al tub. Servim com a proveïdor fiable de tubs de titani que ofereix tubs de titani sense soldadura a professionals de l'enginyeria i les compres a tot el món.
Aplicacions clau: Sistemes hidràulics aeroespacials | Enginyeria marina | Equips de processament químic | Intercanviadors de calor | Dispositius mèdics
Per què escollir-nos com a proveïdor de tubs de titani?
- Precisió que compleix amb les vostres especificacions exactes
No només "complim amb la norma ASTM B861", sinó que garantim toleràncies dimensionals més ajustades que les estàndard . El nostre procés de fabricació estirat en fred/pel·lejat ofereix una precisió constant en tota la longitud del tub, eliminant les variacions comunes en la producció estàndard. És per això que els equips de compres ens trien com a proveïdors de tubs de titani de precisió per a projectes exigents.
- Recuit al buit: garantia de zero casos alfa
El titani té una alta afinitat química per l'oxigen a temperatures elevades, cosa que pot formar una capa superficial fràgil anomenada "cas alfa" que compromet la integritat estructural. Els nostres forns de recuit al buit d'alta precisió aïllen el material dels gasos atmosfèrics, evitant completament la formació de cas alfa. Això es verifica mitjançant una inspecció metal·logràfica en cada lot. La nostra experiència en la fabricació de tubs de titani garanteix que cada tub compleixi els més alts estàndards d'integritat superficial.
- 100% de traçabilitat des de l'esponja fins al tub acabat
Cada tub porta un número de calor únic, un número de lot i un número de tub. Amb la certificació EN 10204 Tipus 3.1 , proporcionem informes complets de proves de materials (MTC) que contenen anàlisis químiques reals i resultats de proves mecàniques, no certificacions genèriques. Com a fàbrica de tubs de titani amb certificació ISO 9001 , es garanteix la traçabilitat completa des de la matèria primera fins al lliurament final.
Proves NDT exhaustives a domicili
- Totes les proves, incloses les proves ultrasòniques (UT) al 100%, les proves hidrostàtiques, les proves de tracció, aplanament i flexió, es realitzen a les nostres instal·lacions. instal·lació amb certificació ISO 9001Es proporcionen registres de proves individuals per a cada tub. Som una distribuïdor únic de tubs de titani amb capacitats completes de proves internes, eliminant retards de tercers.
Especificacions tècniques
Compliment de materials i estàndards
| Paràmetre | Especificació |
|---|---|
| material | Ti-6Al-4V (Grau 5) / UNS R56400 |
| Estàndard | ASTM B861-24 / ASME SB-861 |
| Condició | Recuit (alleujat de l'estrès) |
| Densitat | 4.43 g / cm³ |
| Resistència a la tracció | ≥ 895 MPa (130 ksi) |
| Resistència de rendiment (compensació del 0.2%) | ≥ 828 MPa (120 ksi) |
Composició química (Ti-6Al-4V Grau 5)
| Element | Estoig |
|---|---|
| Titani (Ti) | Saldo |
| Alumini (Al) | 5.50 - 6.75% |
| Vanadi (V) | 3.50 - 4.50% |
| Planxa (Fe) | ≤ 0.40% |
| Oxigen (O) | ≤ 0.20% |
| Carboni (C) | ≤ 0.08% |
| Nitrogen (N) | ≤ 0.05% |
| Hidrogen (H) | ≤ 0.015% |

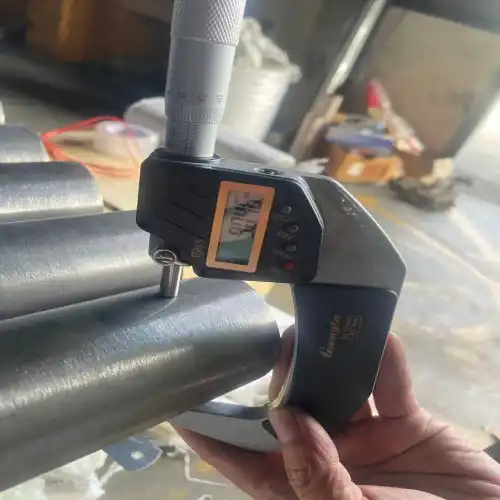

Capacitats dimensionals: les vostres especificacions, la nostra garantia
Confirmem les següents capacitats per als vostres requisits personalitzats:
| Paràmetre | El nostre compromís | notes |
|---|---|---|
| A. Tolerància de diàmetre exterior (OD) | 150.00 ±0.30 mm – Garantit | Estirat en fred/pel·lejat de precisió; toleràncies més ajustades (±0.05 mm) disponibles |

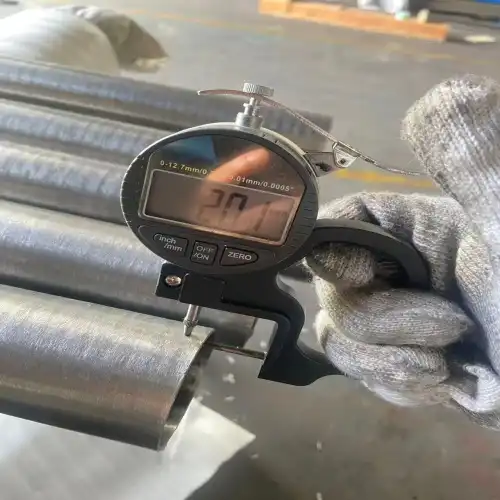

| B. Tolerància de gruix de paret (WT) | 5.00 ±0.25 mm – Garantit | Consistent en tota la longitud del tub |
| C. Gruix mínim de paret local | ≥4.75 mm – Garantit | Verificat per mesurament de gruix ultrasònic del 100% |
| D. 100% UT en longitud completa (3410 mm) | Sí – Cobertura completa | Segons ASTM E213 / AMS 2631 amb nivells d'acceptació personalitzats |
| E. Prova hidrostàtica per tub | Sí – Registres individuals | Cada tub provat; informes de proves de tub individual proporcionats |
| F. Control de casos alfa | Recuit al buit + Verificació | Sense capa alfa; validat per examen metal·logràfic |
| G. Certificat EN 10204 Tipus 3.1 | Sí, amb resultats de proves reals | Resultats químics, de tracció i d'aplanament per calor/lot |
| H. Traçabilitat completa | Núm. de calor / Núm. de lot / Núm. de tub | Complet des de l'esponja crua fins a la canonada acabada |
Tolerancies estàndard vs. les nostres toleràncies de precisió
| dimensió | Tolerància estàndard ASTM B861 | La nostra tolerància personalitzada |
|---|---|---|
| Diàmetre exterior (150 mm) | ±0.794 mm (en un rang de 102-203 mm) | ± 0.30mm |
| Gruix de paret | ±12.5% del nominal | ±0.25 mm (5%) |
Proves de qualitat i capacitats de NDT
Proves ultrasòniques 100% (UT)
Cobertura completa de cada tub (fins a 6,000 mm o més de longitud)
Estàndard aplicable: ASTM E213 o AMS 2631 (personalitzable)
Nivell d'acceptació: Segons els requisits de NDT del client
Detecció de defectes: defectes longitudinals i transversals
Proves hidrostàtiques
Es realitza en cada tub individualment
Registres de proves d'un sol tub proporcionats amb valors de pressió
Pressió de prova calculada segons els requisits de la ASTM B861
Assajos mecànics
Prova de tracció (límit elàstic, resistència a la tracció, allargament)
Prova d'aplanament: confirma la ductilitat i la integritat de la costura
Prova de flexió: verifica la conformabilitat
Prova de duresa
Inspecció de superfícies al 100% + proves de penetració (PT)
Inspecció visual per detectar defectes superficials
Proves de penetració disponibles (preferibles segons la sol·licitud del client)
Equips de proves interns
| Tipus de prova | Equipament | Estàndard |
|---|---|---|
| Anàlisi química | Espectròmetre OES | ASTM E2371 |
| Assajos mecànics | Màquina de prova universal | ASTM E8 / E21 |
| Proves per ultrasons | Detector de defectes UT | ASTM E213 |
| Prova hidrostàtica | Màquina de proves hidrostàtiques | ASTM B861 |
| Metal·logràfic | Microscopi | ASTM E3 |
Capacitats de personalització
| Opció de personalització | Abast |
|---|---|
| Diàmetre exterior | Fins a 300 mm (personalitzable) |
| Gruix de paret | 0.5 - 20mm |
| Longitud | Fins a 18,000 mm (tall personalitzat) |
| Toleràncies | Diàmetre exterior ±0.02 mm, pes ±0.05 mm (sota petició) |
| Acabat de la superfície | En vinagre, polit, brillant, sorrejat |
| Proves | UT, PT, ET, hidrostàtic: personalitzable per nivell de prova no destructiva (NDT) |
Documentació i traçabilitat
Certificat EN 10204 Tipus 3.1
La nostra certificació ISO 9001 i el compliment de les normes europees de materials ens autoritzen a emetre certificats EN 10204 Tipus 3.1 , que contenen:
Anàlisi de la composició química real
Resultats reals de les proves mecàniques (tracció, rendiment, allargament)
Número de escalfament i identificació del lot
Nom del client imprès al certificat (segons el requisit de la norma EN 10204-3.1)
"El certificat EN10204-3.1 és l'estàndard de materials, un 'codi verd' per a l'exportació. Només les empreses que obtenen la norma ISO 9001 d'organismes de certificació autoritzats per la UE i els materials metàl·lics de les quals compleixen amb les especificacions europees de materials poden emetre aquest certificat."
Cadena de traçabilitat completa
Esponja de titani → Lingot → Billet buit extrudit → Laminació en fred/Pilgering → Recuit al buit → Inspecció final → Enviament
Cada etapa documentada i rastrejable. Números de lot/calor/tub vinculats al llarg de la producció.
Documentació de mostra disponible
Exemple de certificat MTC 3.1
Exemple d'informe de prova UT
Exemple d'informe de prova hidrostàtica
Informe d'inspecció dimensional
Preguntes freqüents: respostes a les vostres preguntes
P1: Quina és la vostra quantitat mínima de comanda (MOQ)?
A: Oferim un MOQ flexible a partir d'1 peça per al desenvolupament de prototips. Per a comandes de producció, el MOQ varia segons la mida i les especificacions; poseu-vos en contacte amb nosaltres amb els vostres requisits.
P2: Quin és el vostre termini de lliurament estàndard?
A: El termini de lliurament típic és de 15 a 30 dies després de la confirmació de la comanda, depenent de la quantitat i les toleràncies personalitzades. Pot haver-hi comandes urgents disponibles.
P3: On es fabriquen els vostres productes?
A: La nostra planta de fabricació es troba a Shaanxi, Xina, amb una capacitat de producció anual de tubs d'aliatge de titani de més de 1,200 tones.
P4: País d'origen?
A: Xina. Els nostres productes s'exporten a més de 40 països d'arreu del món.
P5: Quina diferència hi ha entre la tolerància estàndard ASTM B861 i la vostra tolerància personalitzada?
A: La norma ASTM B861 permet una tolerància de diàmetre exterior de ±0.794 mm per a tubs de 150 mm de diàmetre. Garantim ±0.30 mm (significativament més ajustat) a més d'una tolerància de gruix de paret personalitzada de ±0.25 mm en comparació amb el ±12.5% estàndard del gruix de paret nominal.
P6: Què és el cas alfa i com es pot prevenir?
A: La capa alfa és una capa superficial fràgil i enriquida amb oxigen que es forma quan el titani s'escalfa a l'aire. El nostre forn de recuit al buit aïlla el titani dels gasos atmosfèrics, eliminant completament la formació de la capa alfa. La verificació es realitza mitjançant inspecció metal·logràfica.
P7: Podeu proporcionar proves UT del 100% a tota la longitud del tub?
R: Sí. El nostre equip UT cobreix tota la longitud de cada tub, fins a més de 6,000 mm. Les proves es realitzen segons la norma ASTM E213 o AMS 2631 amb nivells d'acceptació personalitzats segons les vostres necessitats.
P8: Proporcioneu informes de prova individuals per a cada tub?
R: Sí. Cada tub rep un registre individual de la prova hidrostàtica i un informe UT. Els certificats MTC 3.1 a nivell de lot inclouen els resultats reals de les proves per a cada calor.
P9: Quines condicions de pagament accepteu?
A: T/T, L/C, D/A, D/P, Western Union (negociable per comanda).
P10: Quin embalatge feu servir?

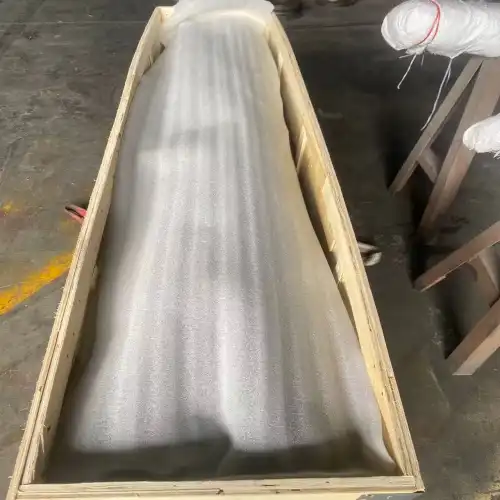

A: Embalatge estàndard d'exportació: caixes de fusta amb paper anticorrosió, embalatge interior d'escuma protectora i tapes de plàstic. Embalatge especial disponible a petició.
Demana una cotització
A punt per parlar dels vostres requisits de tubs personalitzats de Ti-6Al-4V?
Si us plau, proporcioneu:
Diàmetre exterior / pes / longitud requerits
Toleràncies (si són diferents de l'estàndard)
Quantitat (unitats o longitud total)
Requisits de les proves (UT, PT, hidrostàtica, etc.)
Dibuixos (s'accepten PDF/DWG)
Responem en 24 hores amb un pressupost complet, una proposta tècnica i una mostra de documentació.
